Domine el diseño de PCB de alta frecuencia: 10 consejos de enrutamiento esenciales para la integridad de la señal

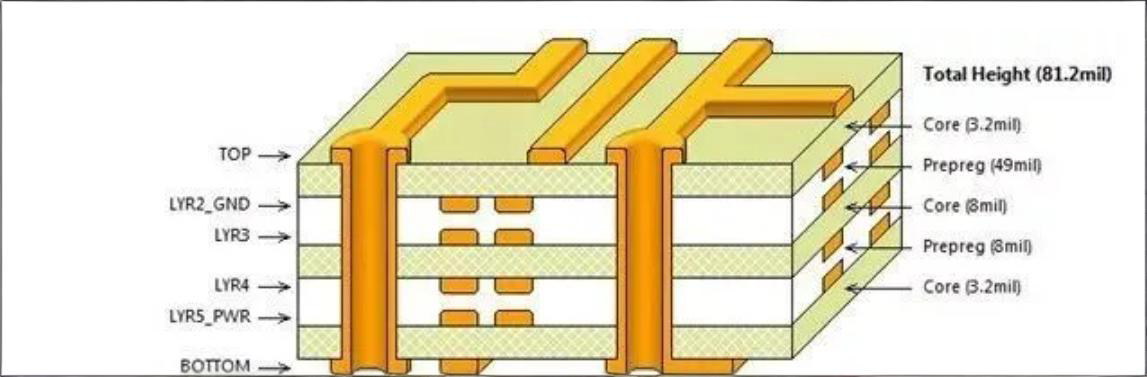

1. Adopte apilamientos de tableros multicapa

Los circuitos de alta frecuencia exigen impedancia controlada y supresión de ruido. Los PCB multicapa con planos de tierra y alimentación dedicados (por ejemplo, apilados de 4 o 6 capas) reducen la diafonía hasta en un 50 % en comparación con las placas de doble cara. Según IPC-2141, una placa de 4 capas con un espesor dieléctrico <0,5 mm puede alcanzar una impedancia característica de 50 Ω ± 10 %.

2. Minimizar la longitud del rastreo

Cada milímetro de traza añade inductancia parásita. Mantenga las señales de reloj y los pares diferenciales (por ejemplo, USB 3.0) por debajo de 25 mm para evitar EMI. Utilice la fórmula de reflectometría en el dominio del tiempo:
T_prop = L√(LC)
Donde L = longitud de traza, L/C = inductancia/capacitancia por unidad.

3. Optimice la curvatura del trazado

Las curvas de 45° o de arco mantienen la continuidad de la impedancia. Las curvaturas en ángulo recto aumentan la capacitancia en un 20 % (según IPC-2251), lo que provoca reflexión de la señal. Para diseños de más de 10 GHz, utilice trazas curvas con un radio ≥3 × ancho de traza.

4. Reducir las transiciones vía

Cada vía introduce una capacitancia parásita de 0,3 a 0,5 pF (IPC-2221B). Para diseños Ethernet de 100G, limite las vías a ≤2 por ruta de señal. Utilice microvías (0,1 mm de diámetro) para placas HDI.

5. Combata la diafonía con la regla 3W

Los trazos paralelos deben mantener un espacio ≥3 × el ancho del trazo. Para una impedancia de 50 Ω, las pistas de 0,2 mm requieren un espacio libre de 0,6 mm. Coeficiente de acoplamiento de diafonía:
K = 1/(1+(D/H)²)
Donde D=espaciamiento de trazas, H=altura dieléctrica.

6. Implementar condensadores de desacoplamiento de HF

Coloque condensadores X7R de 100 pF–10 nF a 1 mm de los pines de alimentación del IC. Combínelo con condensadores a granel de 2,2 μF según IPC-7351B. Esto suprime los armónicos hasta 5 GHz.

7. Implementar la separación estratégica del terreno

Utilice perlas de ferrita (600Ω@100MHz) entre tierras analógicas/digitales. Mantenga una separación ≥0,5 mm según IPC-2221. Conexión a tierra de un solo punto cerca de fuentes de alimentación.

8. Evite las áreas circulares

Mantenga los bucles de la ruta de retorno <0,01 λ a la frecuencia de funcionamiento. Para WiFi de 2,4 GHz, el área del bucle debe ser <12,5 mm². Utilice vías de costura de tierra cada λ/10 a lo largo de las trazas críticas.

9. Mantener la adaptación de impedancia

Calcule la impedancia característica usando:
Z₀ = (87/√(ε_r+1,41))×ln(5,98H/(0,8W+T))
Donde ε_r=constante dieléctrica, H=altura dieléctrica, W=ancho de traza, T=espesor de cobre.

10. Preservar la integridad de la señal

Evite el rebote de tierra utilizando conexiones a tierra de inductancia <1nH. Para paquetes BGA, asigne el 30% de los pines para conexiones a tierra según IPC-7093.

Asóciese con proveedores profesionales de PCBA

La implementación de estas técnicas requiere una fabricación de precisión. Consulte a proveedores de PCB con experiencia para obtener un enrutamiento controlado por impedancia y una producción en masa confiable. Solicite cotizaciones instantáneas para placas RF multicapa con espesor de cobre de 1 oz y materiales Rogers.

*Referencias de datos: estándares IPC-2221B, IPC-2141A, JESD51-12*
