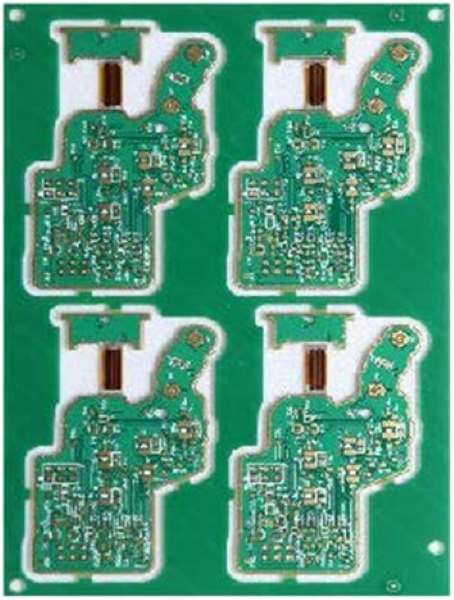

4LAYERS PCB RIGID-FLEX (R-FPCB)

Desventajas de PCB rígido Flex

Mayor costo en comparación con componentes separados

Si solo comparamos el hardware y la placa de software con la placa de software + placa de circuito + conector, la mayor desventaja es que el precio de la placa de combinación de software y hardware es más costoso, lo que puede ser casi el doble que el precio original de la placa de software y la placa dura. Sin embargo, si se deduce el precio del conector o la barra caliente, el precio puede tender a ser el mismo. Las tarifas detalladas se pueden determinar actuarialmente antes de que esté disponible un esquema más claro.

Mayor costo de ensamblaje durante SMT

Otra desventaja es que la bandeja se puede usar para soportar la parte de la tabla blanda cuando SMT está latiendo o pasando por el horno, lo que aumenta el costo de ensamblaje de SMT.

Descripción general de la placa de circuito impreso flexible (PCB)

Una placa de circuito impreso flexible (PCB) es un tipo especial de placa de circuito que se puede doblar a la forma de aplicación deseada. En comparación con las placas de circuito rígido ordinarios, este tipo de placa de circuito coloca rutas conductoras y componentes eléctricos en un prototipo Flex PCB.

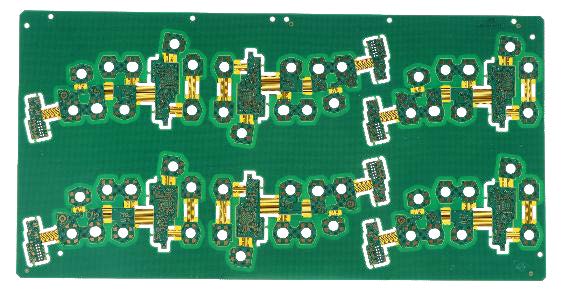

Prototipo de PCB flexible

(Esta sección no requiere un encabezado, ya que es una continuación directa del tema de la sección anterior).

Ventajas de PCB rígido Flex

Ahorro de espacio y costos

Además del precio, el uso de la placa flexible rígida tiene muchas ventajas, como:

• Ahorros de espacio : puede guardar efectivamente el espacio en la placa de circuito y el proceso de uso de un conector o barra caliente. Debido a que el hardware y el software se han combinado, se puede guardar el espacio necesario para usar el conector o el proceso Hotbar. Para algunos tableros con requisitos de alta densidad, faltar un espacio de conector es como recoger un tesoro.

• Ahorro de costos : de esta manera, se guarda el costo de usar piezas de conector o proceso de caja caliente. Además, el espacio entre las dos tablas será más compacto debido a la ausencia de conectores.
